Vika-21 MIMO

Мощная широкополосная антенна 2G/3G/4G/WIFI с высокой ветроустойчивостью и разборной конструкцией. Коэффициент усиления 18-21 dBi. Ra=50 Ом. F=1700-2700 МГц. Рекомендуется для использования в комплекте с 3G/4G модемами и роутерами на дальних расстояниях, при слабом/зашумленном сигнале.

Общие сведения

Параболическая антенна Vika-21 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 4G (LTE1800, LTE2600)
• 3G (UMTS 2100)
• 2G (GSM1800)
• WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц.

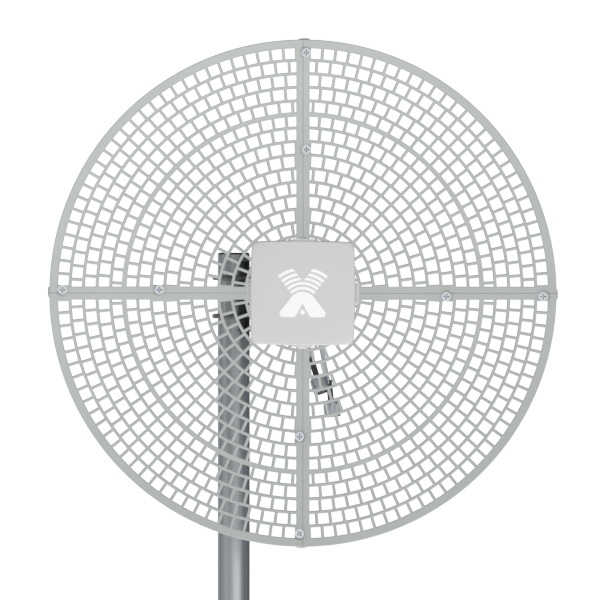

Vika-21 MIMO  является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" в рефлекторе использована сетчатая структура из литого алюминия, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности и коэффициента усиления по обоим входам антенны.

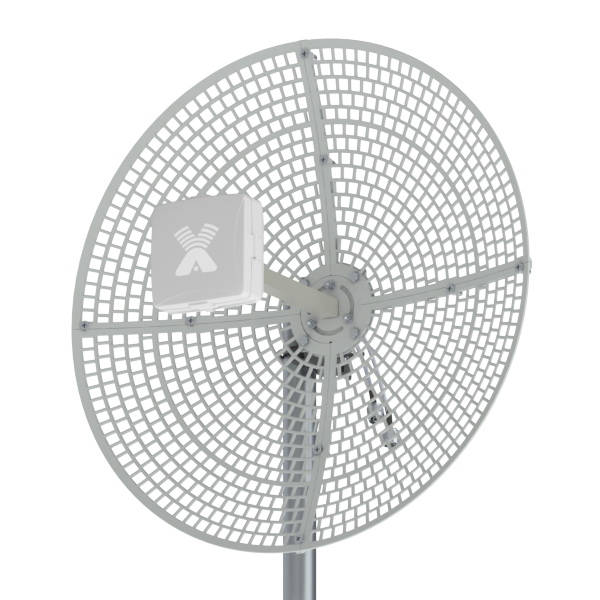

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырёх сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

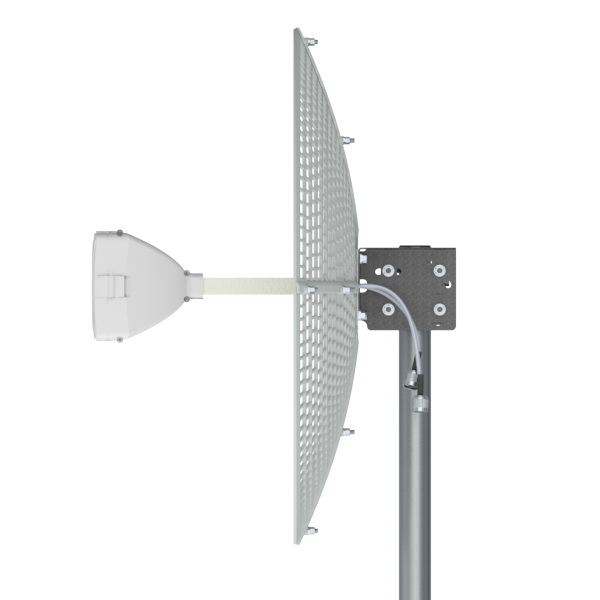

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны и используемый крепеж имеют защитное гальваническое покрытие.

Достоинства антенны Vika-21 MIMO:

• Высокий коэффициент усиления в широкой полосе частот

• Низкая парусность благодаря сетчатой структуре рефлектора

• Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте

• Быстрая сборка/подготовка антенны к работе

• Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

• Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в уровне сигнала в самых тяжелых условиях приема, без снятия облучателя!

• Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

• Качественные разъемы 50 Ом на выходе антенны

• Активные излучатели антенны укрыты в пластиковый корпус и защищены от осадков

• Защитные покрытия на всех металлических деталях

• Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
• Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Комплект поставки:

• Антенна Vika-21 MIMO (рефлектор и облучатель)
• Узел крепления на мачту
• Инструкция по установке
• Упаковка (картон+полиэтилен)

Дополнительное оборудование:

• Кабели снижения, для расположения модема в удобном, доступном месте (опция)
• Пигтейлы для соединения модема и кабелей снижения (опция)

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
