Роутер Kroks Rt-Ubx m4 со встроенным модемом LTE cat.4

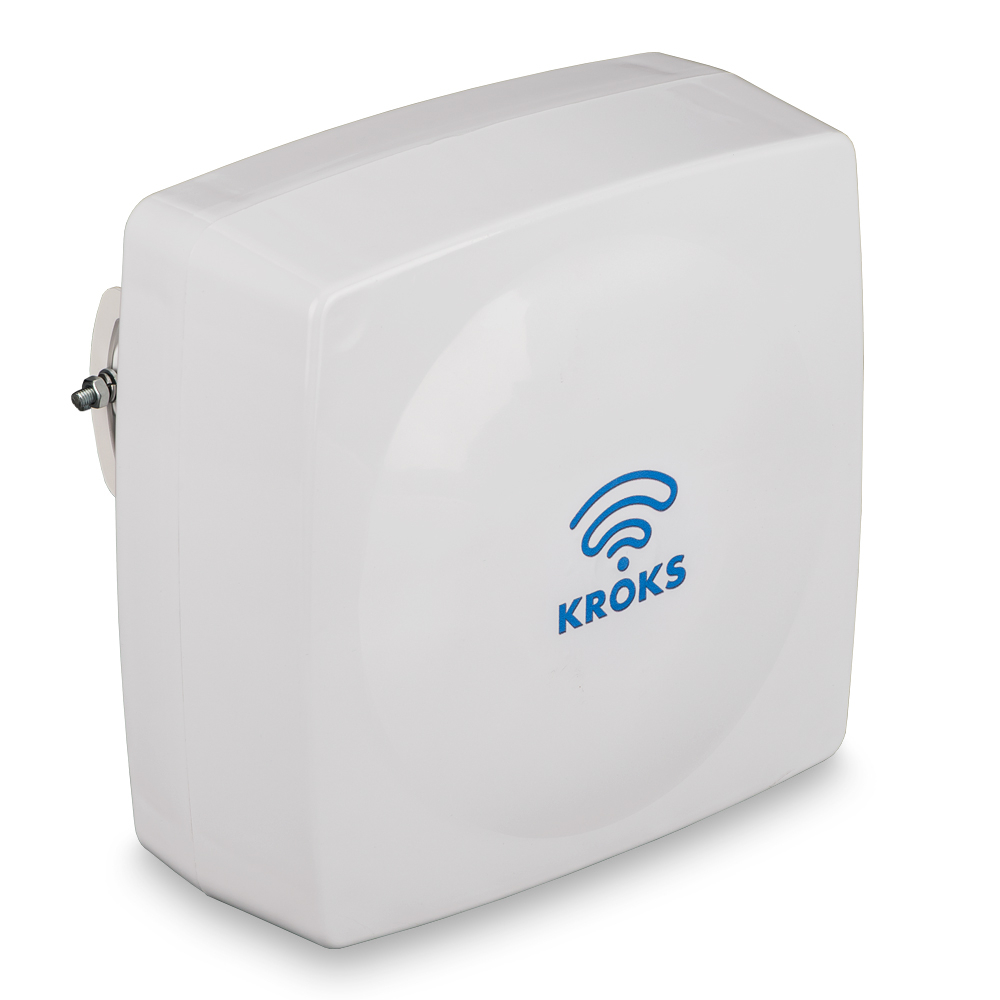

Роутер Kroks Rt-Ubx mQ-EC - это готовое решение для обеспечения интернетом офиса, дачи или частного дома в зонах неуверенного приема сигнала. Установка роутера производится на улице.

Данное решение реализовано на основе панельной антенны усилением 15 дБ, работающей в диапазоне 1700-2700 МГц и поддерживающей стандарты 4G (LTE1800, LTE 2600), 3G (UMTS2100). Герметичный корпус антенны обеспечивает надежное крепление роутера и его защиту от неблагоприятных погодных условий. Роутер оснащен встроенным модемом LTE cat.4, имеющий максимальную скорость до 150 Мбит/c и поддерживающий всех операторов.

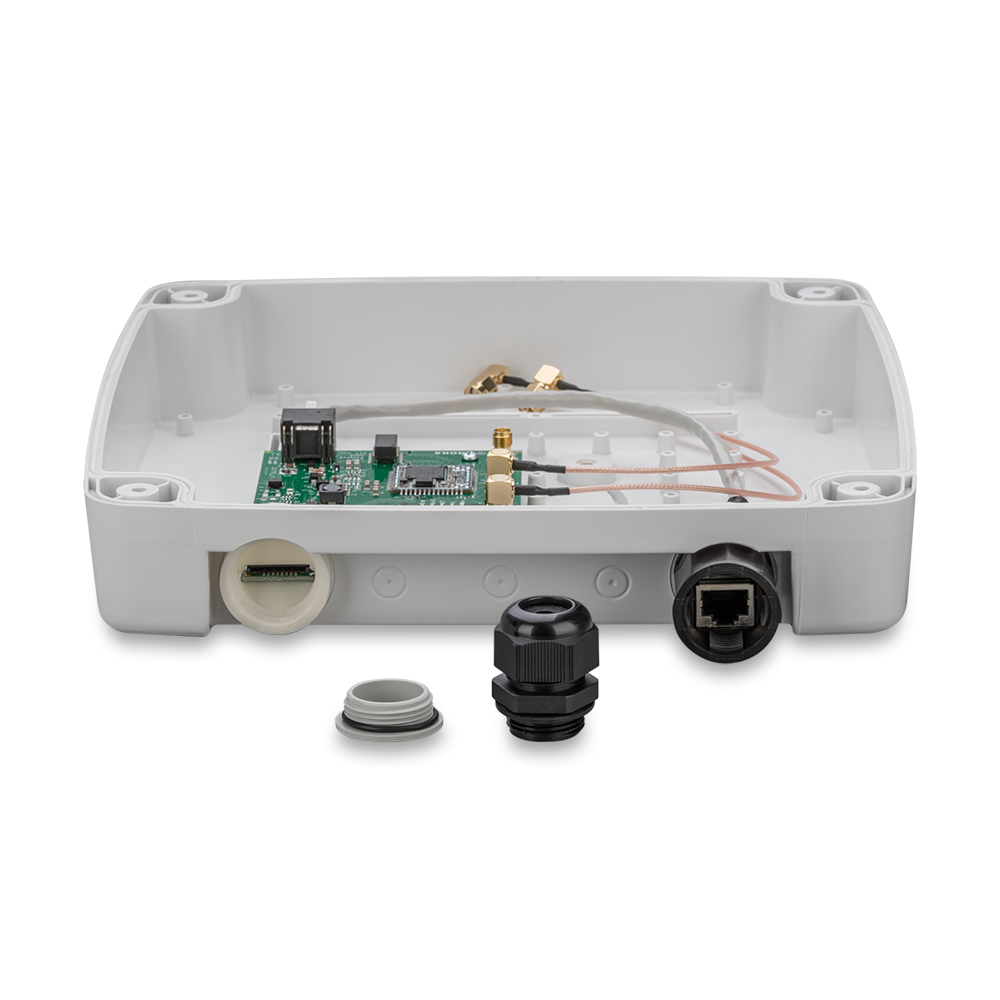

На корпусе антенны установлены два приемника SIM-карт формата mini-SIM, закрывающийся герметичной крышкой. Установка сим-карт производится без разбора корпуса антенны.

В роутере реализована поддержка двух SIM-карт для резервирования канала связи от двух операторов. При этом активной может быть только одна сим-карта. Вторая сим-карта будет отключена и активируется только в случае отказа интернета на первой сим-карте. В панели управления роутером есть множество вариантов настройки алгоритма переключения СИМ-карт.

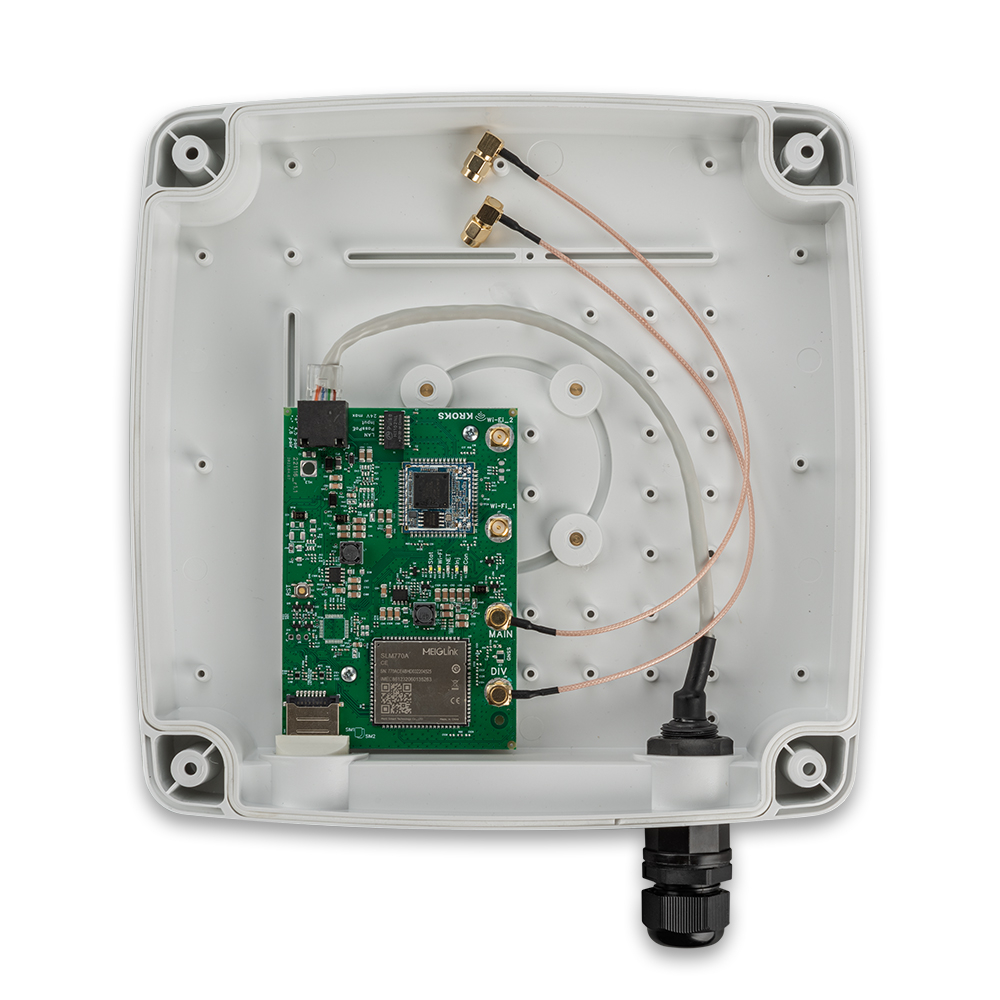

На плате роутера установлено 2 разъема RP-SMA (female) для подключения внешних Wi-Fi антенн 2400 МГц, обеспечивающие дальность покрытия в радиусе 80 метров по открытой дальности.

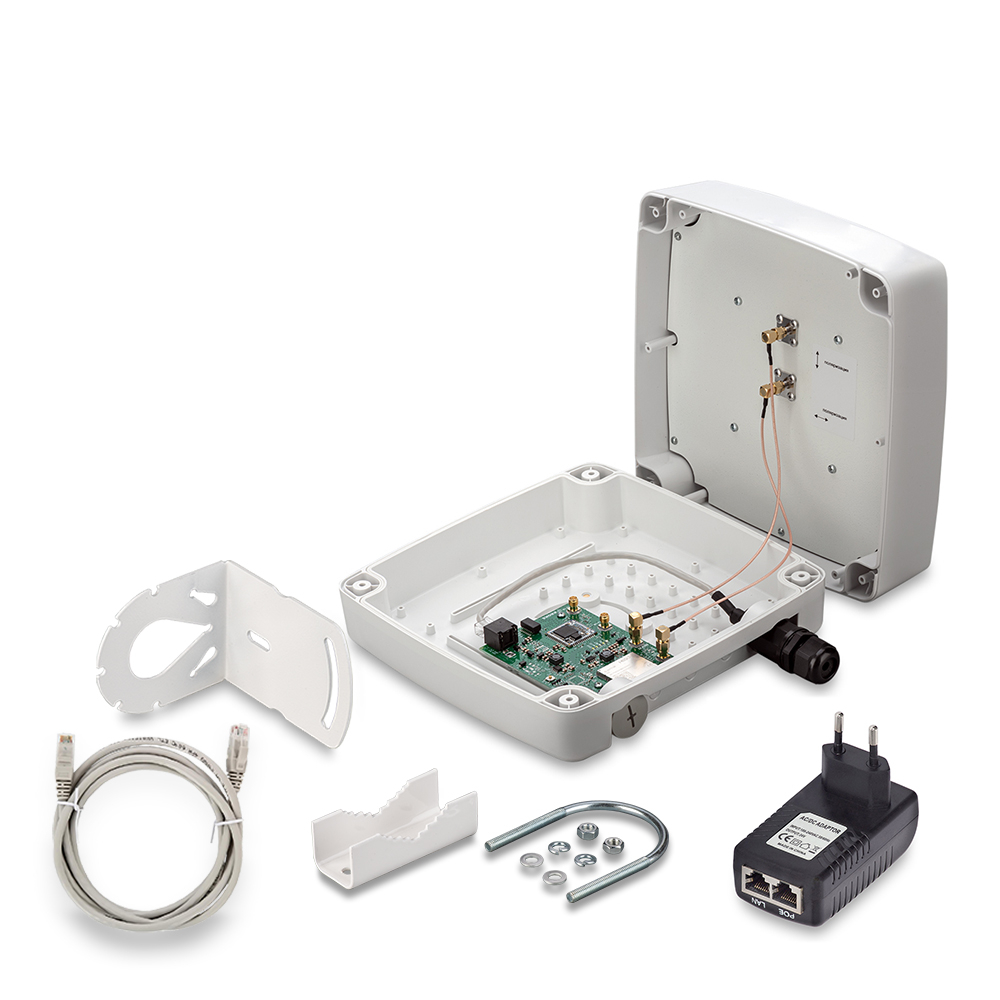

Напряжение питания роутера от 9 до 24В (адаптер питания 24В входит в комплект). Питание роутера и передача данных осуществляется по кабелю RJ-45 "витая пара" категории 5E и выше (Passive PoE: по паре 4-5 подается "+", по паре 7-8 подается "-"). Допускается максимальная длина кабеля не более 100 метров.

Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей. Поддержка VPN протоколов (OpenVPN, GRE, WireGuard, L2TP) позволяет объединять удаленные сети в одну локальную сеть. Управление роутером осуществляется через веб-интерфейс.

Все модели роутеров Kroks поддерживают удаленное управление:

• по протоколу TR-069 и TR-081 (расширенный функционал реализуется по запросу),
• через SMS

Этапы монтажа:

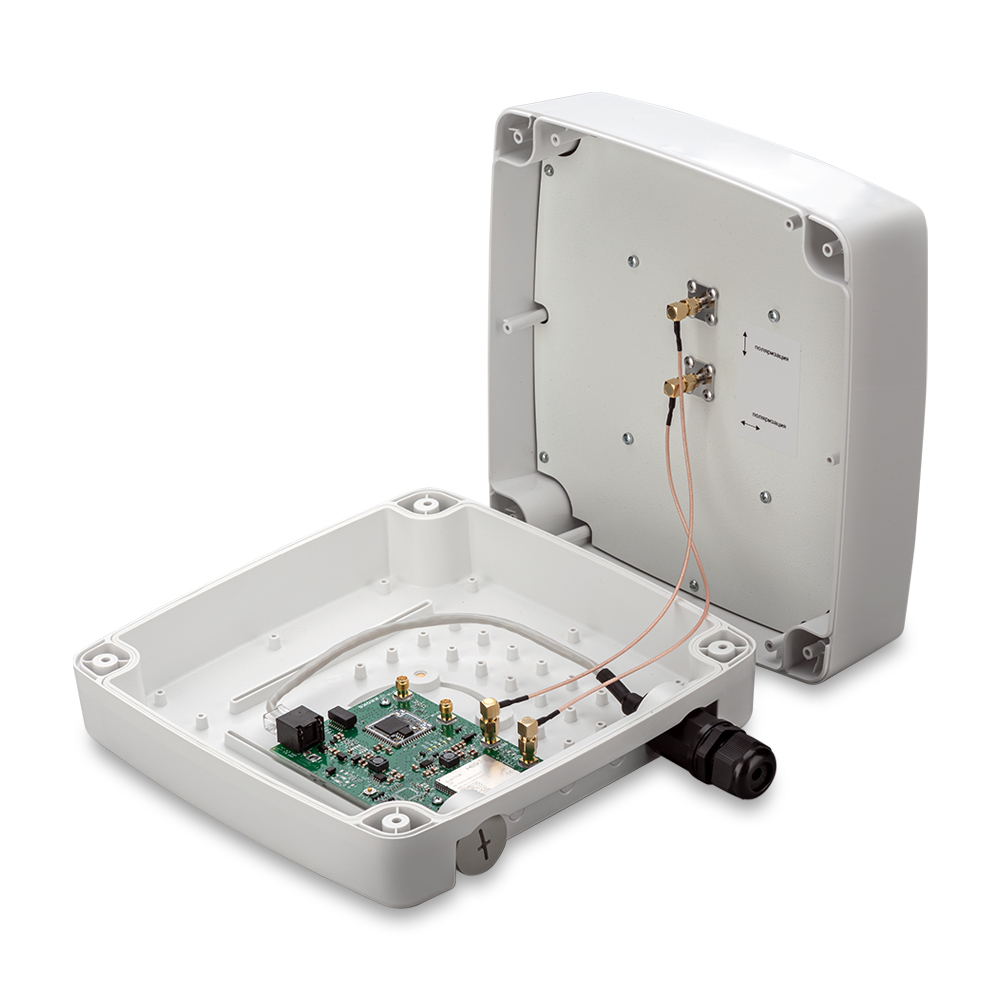

• снять заднюю крышку антенны, являющуюся гермобоксом;
• вставить SIM-карты в держатель на плате роутера, если желаете создать резервные каналы связи;
• подключить кабель гермоввода к порту LAN роутера;
• установить заднюю крышку на антенну;
• собрать внешнюю антенну, то есть прикрутить к ней крепеж и хомут для крепления к мачте или кронштейну;
• установить мачту или кронштейн для крепления антенны (рекомендуем устанавливать антенну как можно выше для обеспечения прямой видимости на базовую станцию оператора);
• закрепить антенну на кронштейне (антенна должна располагаться не менее 30 см от других антенн);
• обеспечить питание через PoE или блок питания.

Не допускается включение устройства без антенн MAIN и DIV.

Технические характеристики роутера:

Рабочие частоты модема:

• 2G - GSM/EDGE - В3/В8
• 3G - UMTS/WCDMA - B1/B8
• 4G - LTE FDD - B1/B3/B7/B8/B20/B28
• 4G - LTE TDD - B38/B40

Скорость передачи данных модема:

• 4G - до 150 Мбит/с (приём) / 50 Мбит/с (передача)
• 3G - до 42 Мбит/с (приём) / 5,76 Мбит/с (передача)

Порты и интерфейсы:

• Порты Ethernet - 1 шт. WAN, 100 Мбит/с
• SIM-reader для установки mini-SIM карты - 2шт.
• WI-FI 2,4 ГГц: 802.11 b/g/n – 2шт., разъём RP-SMA(female)
• 3G/4G - 2 шт., разъём SMA(female)

Подключение антенн:

Для подключения роутера к антенне с двумя разъемами (MIMO 2x2) используйте разъем MAIN для вертикальной поляризации, DIV для горизонтальной.

Характеристики антенны:

Основные характеристики:

• Ram 64 MB
• Rom 16 MB
• Мощность WiFi передатчика: 20 dBm
• Стандарт WiFi: IEEE 802.11n
• CPU 580 Mhz
• Питание 9-27 В, 15 Вт
• Диапазон рабочих температур от -40 до +50оС

Соответствует установленным требованиям:

ГОСТ 14254-2015 (IEC 0529:2013) (степень защиты оболочки IP65), утв. Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 604-ст и введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
